Achsschenkel

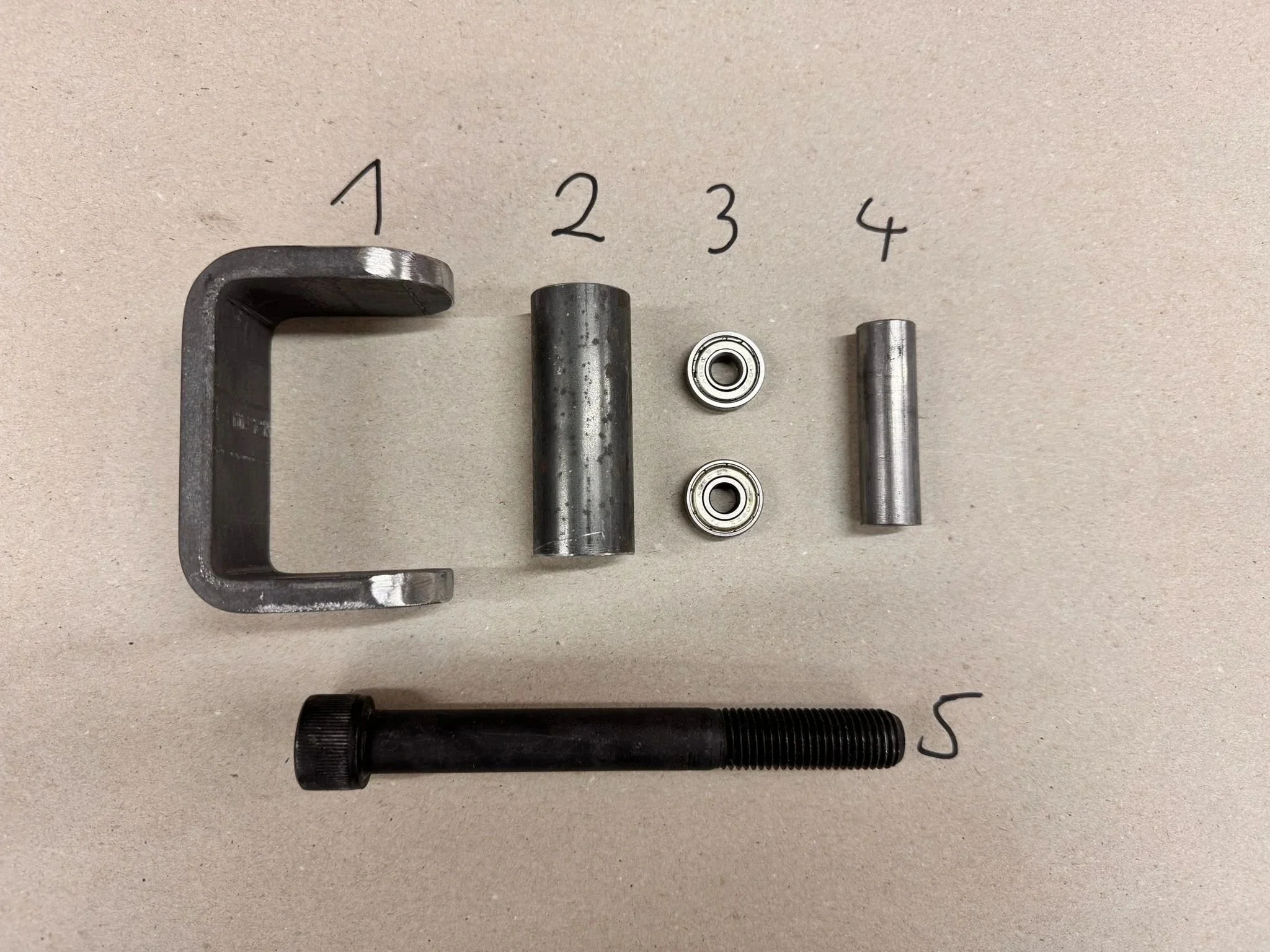

  1. Bügel

    Hier aus 40 x 8 mm Flachstahl gefertigt mit einer Maulöffnung mit lichter Weite von 70 mm. Oftmals kann man diese direkt beim Stahlhändler oder Schlosser um’s Eck’ kanten lassen.

  2. Hülse

    Die Hülse ist aus einem 1 Zoll Rohr gefertigt, da hier zufällig das Innenmaß passend für die Kugellager ist.

  3. Kugellager

    Hier passen die Kugellager perfekt mit der Größe
    8 x 22 x 7 mm. Diese Lager werden auch standardmäßig in Skateboard-Rollen verwendet.

  4. Stützhülse

    Diese Hülse ist, wie der Name schon sagt, eine Stützhülse und wird zwischen den beiden Kugellagern eingebaut, damit diese nicht ihre Position verändern können.

  5. Radbolzen

    Hier werden von fast allen standardmäßig M16 Zylinderkopfschrauben mit der Festigkeit 12.9 verwendet.
    Der Schaftbereich sollte lang genug gewählt sein, so dass die Kugellager nicht auf dem Gewinde laufen.

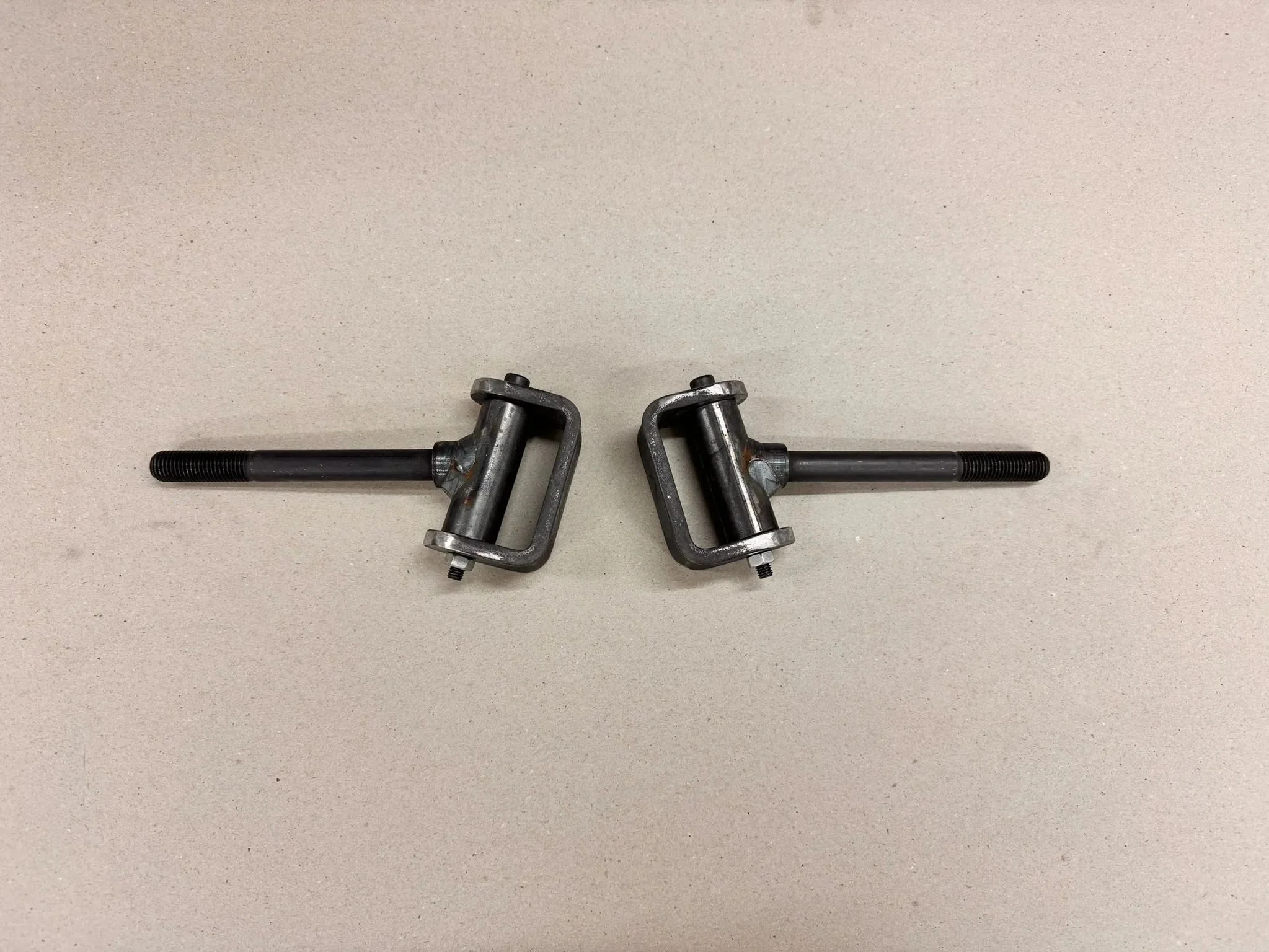

So sehen die fertig zusammengebauten Achsschenkel aus.
Die Lenkachse ist hier mit einer M8 12.9 Schraube realisiert.

Auf die Winkel wird im Themenbereich “ Winkel” genauer eingegangen.
